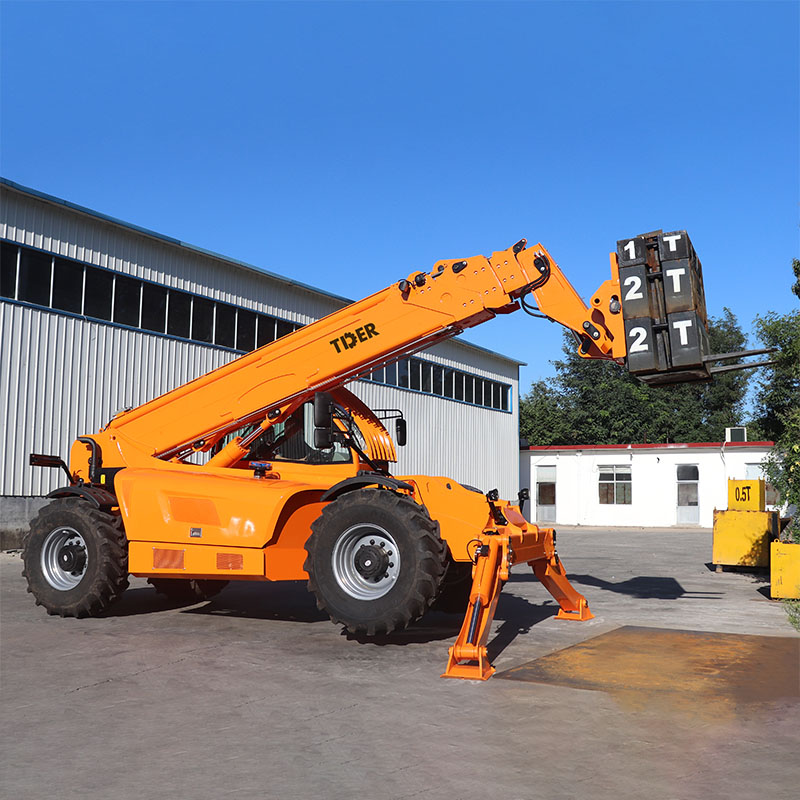

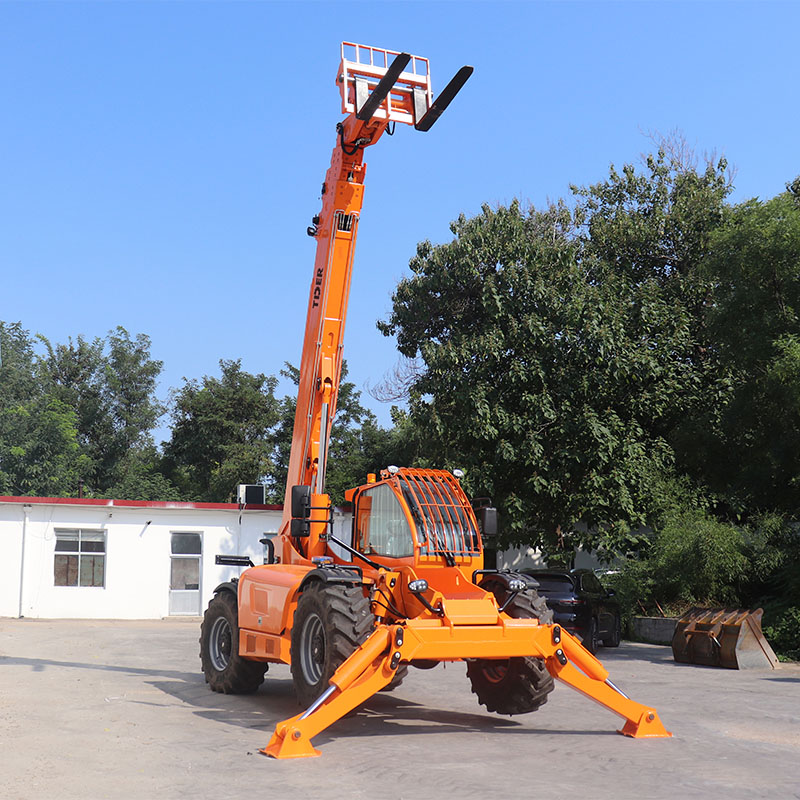

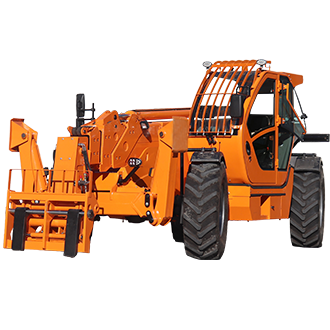

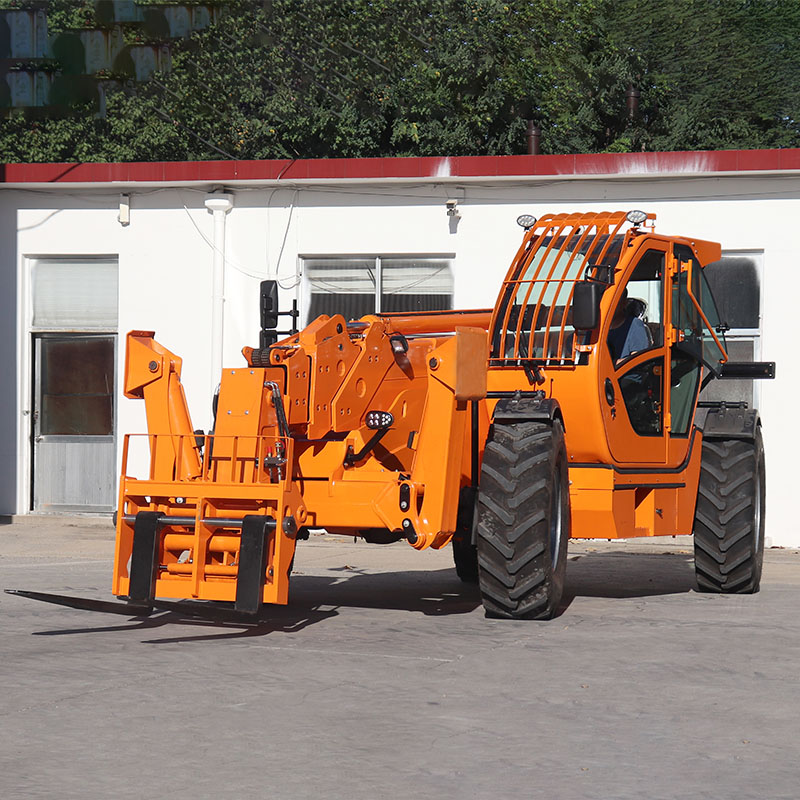

Manipulador telescópico de 5 toneladas
FT50

Manipulador telescópico de 5 toneladas
FT50
5000 kg
13600 mm
7000 mm
La FT50 se adentra en una categoría de aplicación diferente gracias a su pluma de tres etapas de 13,6 m y una capacidad de carga de 5 toneladas. Está diseñada para clientes que necesitan posicionar materiales más pesados a mayor distancia de la máquina y a mayor altura de la que permiten los equipos de manipulación de materiales convencionales.
La función de inclinación del chasis integrada ofrece a los operarios un método adicional para adaptar la posición de trabajo de la máquina a terrenos irregulares o cambiantes. Esto resulta especialmente útil cuando las operaciones de largo alcance requieren un posicionamiento preciso de la máquina antes de colocar la carga.
Un contrapeso de fundición de 1,8 toneladas, junto con la estructura de acero de alta resistencia BS1000, soporta la configuración de brazo largo y alta capacidad de la máquina. El objetivo principal es equilibrar la carga útil, el alcance y la estabilidad de la máquina como un sistema integral.
Una bomba de caudal variable sensible a la carga y un control hidráulico proporcional específico garantizan un funcionamiento preciso según las necesidades del trabajo. Esto permite al operador realizar movimientos controlados durante el izaje y el posicionamiento de los implementos, especialmente al trabajar en los extremos del alcance de la pluma.
El sistema de pesaje integrado ofrece una precisión declarada del 0,5 %, mientras que la limitación del momento de carga ayuda al operador a controlar las condiciones de carga cambiantes. El ajuste eléctrico del asiento y la calefacción complementan la cabina climatizada para operadores que pasan largos periodos realizando tareas exigentes de construcción con manipulador telescópico. Para los clientes que comparan con un manipulador telescópico de mayor tamaño, el FT50 combina alcance, capacidad de carga útil y adaptabilidad a nivel de máquina, en lugar de depender únicamente de la capacidad.
| Rendimiento principal | Capacidad máxima | kg | 5000 |
| Altura máxima de elevación | m | 13.6 | |
| Alcance máximo | m | 7 | |
| Peso y dimensiones | Longitud total del vagón | m | 6.4 |
| Longitud hasta la cara de los tenedores | m | 7.62 | |
| Ancho total | m | 2.4 | |
| Altura total | m | 2.55 | |
| Distancia entre ejes | m | 3.15 | |
| Distancia al suelo | m | 0,38 | |
| Ancho total de la cabina | m | 0,84 | |
| Ángulo de inclinación hacia arriba | ° | 12 | |
| Ángulo de inclinación hacia abajo | ° | 114 | |
| Radio de giro externo (sobre los neumáticos) | m | 4.1 | |
| Peso en vacío (con horquillas) | kg | 13300 | |
| Llantas | Tipo de neumático | — | Sin cámara |
| Tamaño de neumático estándar | — | 440/80-24 | |
| Horquillas | Longitud / Ancho / Sección de la horquilla | mm | 1220 × 125 / 50 |
| Actuación | Tiempo de levantamiento | s | 18 |
| Reducción del tiempo | s | 14.4 | |
| Tiempo de extensión | s | 17.9 | |
| Tiempo de retracción | s | 16.5 | |
| Hora de la multitud | s | 5.1 | |
| Tiempo de descarga | s | 4 | |
| Motor | Marca del motor | — | Yuchai |
| Modelo de motor | — | YCD4J22T-125 | |
| Potencia nominal | kW | 91 | |
| Transmisión | Tipo de transmisión | — | Convertidor de par |
| Número de marchas (hacia adelante/hacia atrás) | — | 46116 | |
| Velocidad máxima de desplazamiento | km/h | 40 | |
| Freno de estacionamiento | — | Freno neumático automático | |
| Freno de servicio | — | Frenos multidisco en baño de aceite en los ejes delantero y trasero | |
| Hidráulica | Bomba hidráulica tipo | — | Bomba de engranajes |
| Caudal/Presión hidráulica | L/min / bar | 167 / 265 | |
| Capacidades de los tanques | Aceite de motor | L | 5.5 |
| Aceite hidráulico | L | 70 | |
| Depósito de combustible | L | 95 | |
| Ruido y vibración | Nivel de ruido en la posición de conducción (Lpa) | dB | 82 |
| Ruido ambiental (Lwa) | dB | 105 | |
| Vibración de mano/brazo | m/s² | <2.50 | |
| Misceláneas | Volantes (delanteros/traseros) | — | 2/2 |
| Ruedas motrices (delanteras/traseras) | — | 2/2 | |
| Homologación de cabina de seguridad | — | Cabina FOPS Nivel 2 |
