Manipulador telescópico de 3,5 toneladas
FT35

Manipulador telescópico de 3,5 toneladas
FT35
3500 kg
10500 mm
6100 mm

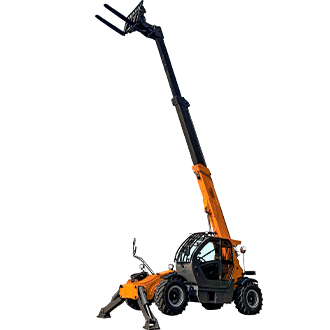

La FT35-3510 está diseñada para clientes que necesitan una altura de trabajo considerablemente mayor en una máquina de 3,5 toneladas. Su pluma de tres secciones y 10,5 m amplía el área de trabajo para tareas de apilamiento a gran altura, manipulación de materiales de construcción elevados y colocación, donde una máquina de 7 m no puede alcanzar la posición requerida.
El sistema hidráulico sensible a la carga y la válvula multidireccional electroproporcional proporcionan una respuesta hidráulica controlada al elevar, extender y posicionar la pluma. A mayor alcance, la precisión del movimiento cobra mayor importancia, ya que pequeñas variaciones en el control pueden generar movimientos más amplios en el extremo de la pluma.
La FT35-3510 combina estabilizadores, un contrapeso de fundición de 500 kg y acero de alta resistencia BS1000. Estos elementos trabajan conjuntamente en torno a la configuración de pluma larga, proporcionando a la máquina una plataforma de trabajo más robusta para operaciones exigentes en altura.
Un sistema de limitación del momento de carga funciona junto con el sistema de pesaje del 0,5 % para que el operador tenga una mejor percepción de las condiciones de carga cambiantes. La nivelación automática de las horquillas reduce aún más la necesidad de realizar correcciones constantes en los accesorios durante la colocación en altura.
Los tres modos de manejo inteligente ofrecen a los operarios diferentes maneras de abordar tareas repetitivas de gran altura. El modo por lotes permite el movimiento vertical del material, mientras que el modo manual posibilita el control directo por parte del operario cuando sea necesario. La amortiguación en la posición final ayuda a reducir los impactos hidráulicos cuando los cilindros de elevación, inclinación y telescópicos se aproximan a sus límites.
| Rendimiento principal | Capacidad máxima | kg | 3500 |
| Altura máxima de elevación | m | 10.5 | |
| Alcance máximo | m | 6.1 | |
| Peso y dimensiones | Longitud total del vagón | m | 5.8 |
| Longitud hasta la cara de los tenedores | m | 7 | |
| Ancho total | m | 2.2 | |
| Altura total | m | 2.55 | |
| Distancia entre ejes | m | 3.15 | |
| Distancia al suelo | m | 0,35 | |
| Ancho total de la cabina | m | 0,84 | |
| Ángulo de inclinación hacia arriba | ° | 12 | |
| Ángulo de inclinación hacia abajo | ° | 114 | |
| Radio de giro externo (sobre los neumáticos) | m | 4.25 | |
| Peso en vacío (con horquillas) | kg | 9500 | |
| Llantas | Tipo de neumático | — | Neumático |
| Tamaño de neumático estándar | — | 16/70-20 | |
| Horquillas | Longitud / Ancho / Sección de la horquilla | mm | 1220 × 125 / 50 |
| Actuación | Tiempo de levantamiento | s | 10 |
| Reducción del tiempo | s | 7 | |
| Tiempo de extensión | s | 12 | |
| Tiempo de retracción | s | 8.6 | |
| Hora de la multitud | s | 4.8 | |
| Tiempo de descarga | s | 3.4 | |
| Motor | Marca del motor | — | Yuchai |
| Modelo de motor | — | YCD4M22T-105 | |
| Potencia nominal | kW | 77.3 | |
| Transmisión | Tipo de transmisión | — | Convertidor de par |
| Número de marchas (hacia adelante/hacia atrás) | — | 46055 | |
| Velocidad máxima de desplazamiento | km/h | 35 | |
| Freno de estacionamiento | — | Freno neumático automático | |
| Freno de servicio | — | Frenos multidisco en baño de aceite en los ejes delantero y trasero | |
| Hidráulica | Bomba hidráulica tipo | — | Bomba de engranajes |
| Caudal/Presión hidráulica | L/min / bar | 100 | |
| Capacidades de los tanques | Aceite de motor | L | 5.5 |
| Aceite hidráulico | L | 70 | |
| Depósito de combustible | L | 95 | |
| Ruido y vibración | Nivel de ruido en la posición de conducción (Lpa) | dB | 82 |
| Ruido ambiental (Lwa) | dB | 105 | |
| Vibración de mano/brazo | m/s² | <2.50 | |
| Misceláneas | Volantes (delanteros/traseros) | — | 2/2 |
| Ruedas motrices (delanteras/traseras) | — | 2/2 | |
| Homologación de cabina de seguridad | — | Cabina FOPS Nivel 2 |
