¿Cuáles son los componentes clave de una excavadora minera de gran tamaño?

Grandes excavadoras mineras Son máquinas pesadas esenciales que se utilizan en la minería a cielo abierto, la extracción de áridos y las operaciones de movimiento de tierras a gran escala. Diseñadas para soportar condiciones de trabajo extremas, ofrecen una gran capacidad de excavación y carga para mejorar la productividad minera y la eficiencia operativa.

Sin embargo, el rendimiento de una excavadora no solo depende del tamaño de la máquina o la capacidad de la cuchara, sino también de la calidad e integración de sus componentes clave, como el motor, el sistema hidráulico, el equipo de trabajo, el tren de rodaje y los sistemas de control. La configuración adecuada de los componentes influye directamente en la productividad, la fiabilidad y los costes operativos a largo plazo.

Este artículo explica los componentes clave de las grandes excavadoras mineras, sus funciones y cómo influyen en el rendimiento del equipo, ayudando a los profesionales de la minería a evaluar las configuraciones de los equipos y a tomar decisiones informadas sobre su selección.

1. Respuesta rápida

Las grandes excavadoras mineras constan de varios componentes clave, entre ellos el motor y el sistema de potencia, el sistema hidráulico, el brazo y la pluma, la cuchara, el sistema de giro, el tren de rodaje, el sistema de control eléctrico y la cabina del operador. Estos componentes trabajan en conjunto para determinar el rendimiento de excavación, la productividad, la fiabilidad y la eficiencia operativa de la excavadora en entornos mineros exigentes.

2. ¿Cuáles son los componentes clave de una excavadora minera de gran tamaño?

Una excavadora minera de gran tamaño consta de múltiples sistemas que trabajan en conjunto para proporcionar potencia de excavación, eficiencia de carga y fiabilidad a largo plazo. Cada componente desempeña un papel específico en el rendimiento de la máquina, especialmente en condiciones de minería pesada y continua.

Motor y sistema de potencia

El motor y el sistema de potencia proporcionan la energía necesaria para las operaciones de excavación, carga, giro y desplazamiento. En las grandes excavadoras mineras, un motor potente y fiable es esencial para mantener un rendimiento estable durante largos ciclos de trabajo.

Factores clave como la potencia de salida, la eficiencia del combustible, la fiabilidad y los requisitos de mantenimiento afectan directamente a los costes operativos y a la productividad.

Sistema hidráulico

El sistema hidráulico es uno de los componentes más importantes de una excavadora minera de gran tamaño. Transforma la potencia del motor en fuerza hidráulica para controlar los movimientos de la pluma, el brazo, la cuchara y el giro.

Un sistema hidráulico de alto rendimiento mejora la fuerza de excavación, la suavidad de funcionamiento y la capacidad multifuncional, lo que permite a la excavadora mantener un rendimiento eficiente en entornos mineros exigentes.

Conjunto de pluma, brazo y cucharón

La pluma, el brazo y la cuchara constituyen el equipo de trabajo principal de una excavadora minera y realizan directamente las tareas de excavación y manipulación de materiales.

Estos componentes deben soportar cargas de alto impacto, materiales abrasivos y funcionamiento continuo. Su resistencia estructural, resistencia al desgaste y capacidad de la cuchara influyen directamente en la eficiencia de la excavación y la durabilidad del equipo.

Sistema de columpios

El sistema de giro permite que la superestructura de la excavadora rote entre las posiciones de excavación y carga.

Un sistema de giro fiable ayuda a reducir el tiempo de ciclo, mejorar la eficiencia de carga y mantener un funcionamiento estable durante los procesos repetidos de excavación y carga de camiones.

Sistema de tren de aterrizaje

El tren de rodaje soporta toda la máquina y permite que la excavadora opere en terrenos mineros irregulares y difíciles.

Incluye componentes como el bastidor de orugas, las cadenas de orugas, los rodillos y el sistema de transmisión. Un diseño de tren de rodaje robusto mejora la estabilidad, la movilidad y la vida útil de la máquina en condiciones mineras extremas.

Sistema eléctrico y de control

El sistema eléctrico y de control gestiona el funcionamiento de la máquina, la monitorización del rendimiento y el diagnóstico de fallos.

Las excavadoras mineras modernas utilizan sistemas de control avanzados para mejorar la eficiencia operativa, reducir el tiempo de inactividad y facilitar la gestión del mantenimiento.

Cabina del operador y sistema de seguridad

La cabina del operador proporciona el entorno de trabajo para los operarios de maquinaria durante las largas jornadas de minería.

Una cabina bien diseñada mejora la visibilidad, la comodidad y la seguridad operativa gracias a características como controles ergonómicos, estructuras de protección y sistemas de monitorización.

3. ¿Cómo elegir una excavadora minera de gran tamaño en función de los requisitos de los componentes?

Al seleccionar una excavadora minera de gran tamaño adecuada, los compradores deben considerar factores como las condiciones de la mina, los requisitos de producción, el rendimiento de la máquina, los costos de mantenimiento y el costo total de propiedad. Una configuración apropiada de la excavadora puede mejorar la eficiencia de la minería, reducir el tiempo de inactividad y proporcionar un mayor valor operativo a largo plazo.

Los criterios de selección específicos son los siguientes:

Escala de la mina y condiciones de trabajo

El tamaño y la configuración de la excavadora deben ajustarse a la escala de la mina, los requisitos de producción y las condiciones de trabajo.

Las grandes minas a cielo abierto con altas exigencias de producción suelen requerir excavadoras mineras de 70 toneladas o más para proporcionar un mayor rendimiento de excavación, una mayor capacidad de la cuchara y una capacidad de carga eficiente para los camiones mineros de gran capacidad.

Las minas, canteras y proyectos de excavación pesada de tamaño mediano suelen utilizar excavadoras de orugas de 30 a 70 toneladas, que ofrecen un equilibrio entre productividad, flexibilidad y costes operativos. Las configuraciones más pequeñas pueden ser más adecuadas para proyectos con espacio de trabajo limitado o menores requisitos de producción.

Las condiciones del material también influyen en la selección del equipo. Las aplicaciones en roca dura requieren estructuras reforzadas y componentes resistentes al desgaste, mientras que en materiales más blandos se suele priorizar una mayor capacidad de la cuchara y una mayor eficiencia de carga.

Parámetros de rendimiento de la excavadora de núcleos

Los parámetros clave de rendimiento afectan directamente a la eficiencia de la excavación, la productividad y los costes operativos a largo plazo.

Concéntrese en el rendimiento de excavación y la capacidad de producción. La capacidad de la cuchara, la fuerza de excavación y la velocidad del ciclo de trabajo determinan la cantidad de material que la excavadora puede manejar en cada ciclo y si puede cumplir con los requisitos de producción del proyecto.

Considere el rendimiento de la potencia y del sistema hidráulico. Un motor y un sistema hidráulico bien combinados proporcionan un rendimiento estable durante el funcionamiento continuo en condiciones de trabajo pesadas, a la vez que ayudan a reducir el consumo de combustible y el tiempo de inactividad.

Evaluar la durabilidad en condiciones mineras. La resistencia del equipo de trabajo, la fiabilidad del tren de rodaje y la durabilidad de los componentes son importantes para reducir la frecuencia de mantenimiento y garantizar un funcionamiento a largo plazo en condiciones adversas. entornos.

Condiciones de mantenimiento y asistencia posventa

Las grandes excavadoras mineras operan en condiciones exigentes, por lo que el soporte de mantenimiento es un factor importante para el rendimiento a largo plazo del equipo.

Los compradores deben considerar si los componentes clave son fáciles de inspeccionar y mantener, ya que un mantenimiento sencillo puede reducir el tiempo de servicio y los costos operativos. También es importante evaluar la disponibilidad de repuestos, soporte técnico y recursos de mantenimiento locales antes de la compra.

Un sistema de posventa fiable, que incluya cobertura de garantía y asistencia técnica oportuna, puede ayudar a minimizar el tiempo de inactividad de los equipos y mejorar el retorno de la inversión a largo plazo.

Costo operativo total y valor de la inversión

El precio de compra inicial es solo una parte de la decisión de inversión. Los compradores deben evaluar el costo total de propiedad, incluyendo el consumo de combustible, los gastos de mantenimiento, el reemplazo de componentes y la vida útil del equipo.

Una máquina con componentes fiables, un funcionamiento eficiente y un menor tiempo de inactividad puede ofrecer un mayor valor a largo plazo, incluso si la inversión inicial es más elevada.

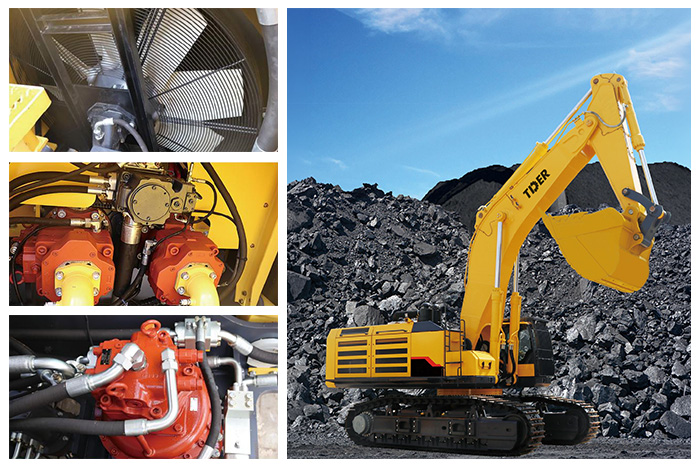

4. TDER TCE1000: Una excavadora minera de 100 toneladas para operaciones mineras de alta exigencia.

TDER TCE1000 es un Excavadora de orugas de clase 100 toneladas Diseñado para aplicaciones mineras exigentes, incluyendo minería a cielo abierto, carga de carbón, operaciones de desmonte y movimiento de tierras a gran escala.

La máquina integra un alto rendimiento, tecnología hidráulica eficiente, estructuras reforzadas y sistemas de control inteligentes para satisfacer los requisitos de operación continua con cargas pesadas en entornos mineros difíciles.

Alto rendimiento para operaciones mineras continuas.

La TCE1000 está equipada con un motor Scania DC16 de alta potencia, que entrega 574 kW a 2000 rpm para proporcionar una gran potencia de salida para tareas de excavación pesadas.

Gracias al modo ECO y a un eficiente sistema hidráulico, la excavadora logra un gran rendimiento de excavación a la vez que mejora la eficiencia del combustible. Además, el motor no requiere la adición de urea, lo que contribuye a reducir los costos operativos y simplifica el mantenimiento.

Su tecnología de adaptación a grandes altitudes y su capacidad mejorada de arranque en frío permiten un funcionamiento fiable en entornos difíciles.

Sistema hidráulico eficiente para una mayor productividad.

La TCE1000 incorpora un sistema hidráulico de flujo positivo de Kawasaki con un diseño de doble bomba de 280 cc, lo que proporciona una respuesta más rápida, una mayor fuerza de excavación y una coordinación más fluida entre los movimientos de trabajo.

Su sistema de refrigeración dual independiente controla por separado la refrigeración por aceite y por agua, lo que mejora la gestión del calor y la fiabilidad durante operaciones continuas de alta exigencia, especialmente en entornos mineros de alta temperatura o condiciones adversas.

Estructura reforzada para condiciones mineras extremas

En aplicaciones mineras exigentes, la durabilidad estructural afecta directamente a la disponibilidad y la vida útil de los equipos.

La TCE1000 utiliza componentes estructurales reforzados y optimizados mediante análisis de elementos finitos, con una capacidad de carga un 50 % superior a la de modelos similares de la misma clase, lo que mejora la durabilidad en condiciones de excavación intensa.

La máquina está equipada de serie con una cuchara para roca de 6,5 m³ con placas de alta resistencia al desgaste. Como opción, se pueden añadir cucharas de 6,5 a 8 m³, desgarradores, martillos hidráulicos y otros implementos que permiten a la excavadora adaptarse a diferentes materiales de extracción y condiciones de trabajo.

Funcionamiento seguro, inteligente y cómodo

Las excavadoras mineras suelen operar durante largas horas en entornos polvorientos, ruidosos y exigentes, por lo que la seguridad y la comodidad del operador son factores importantes.

La TCE1000 cuenta con una cabina de operador presurizada diseñada para entornos mineros adversos.

La cabaña ofrece:

• Protección FOG y FOPS para una mayor seguridad del operador.
• Mayor estanqueidad para reducir el polvo y el ruido.
• Pantalla táctil de 10 pulgadas con monitorización inteligente.
• Monitorización remota por GPS y diagnóstico de fallos
• Sistema de cámara de 360° para una mejor visibilidad.

Estas funciones inteligentes ayudan a los operarios a supervisar el estado de la máquina, mejorar la seguridad y maximizar la disponibilidad del equipo.

Mantenimiento sencillo para reducir el tiempo de inactividad.

En el caso de los equipos de minería, la eficiencia del mantenimiento afecta directamente a la continuidad de la producción.

El modelo TCE1000 adopta un diseño con un amplio espacio para mantenimiento, con una sala de bombas y un compartimento de alimentación independientes, lo que facilita la inspección y el mantenimiento.

El sistema de filtración de aire de doble filtro también simplifica el mantenimiento rutinario y ayuda a mantener un rendimiento fiable de la máquina durante un funcionamiento prolongado.

5. Conclusión

La elección de una excavadora minera de gran tamaño requiere un equilibrio entre el rendimiento de excavación, las condiciones de operación, la fiabilidad y los costes operativos a largo plazo. La combinación adecuada de sistema de potencia, rendimiento hidráulico, resistencia estructural y soporte de mantenimiento contribuye a mejorar la productividad y reducir el tiempo de inactividad.

TDER ofrece soluciones de excavadoras sobre orugas con capacidades de carga desde 21 toneladas hasta 135 toneladas, incluyendo modelos de minería de alta resistencia diseñados para aplicaciones mineras exigentes, lo que ayuda a los clientes a seleccionar el equipo adecuado para los diferentes requisitos de cada proyecto.
