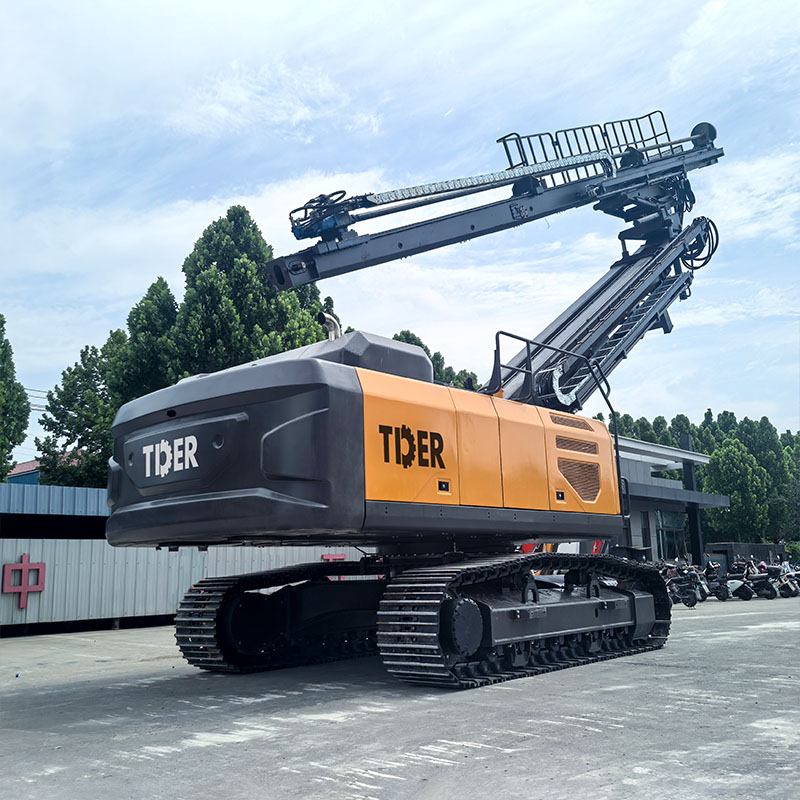

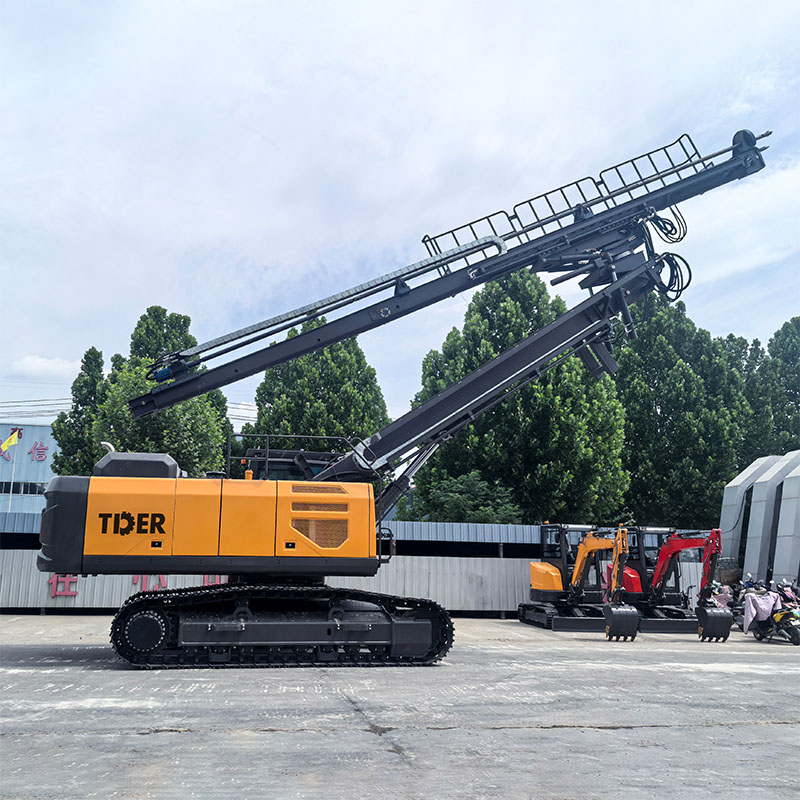

Plataforma de perforación de anclaje
ZR308A
Características
Anclaje en pendientes pronunciadas con un rango de perforación de 20 m.
La ZR308A es una perforadora diseñada para el anclaje de rocas y la estabilización de taludes en carreteras, vías férreas, centrales hidroeléctricas y proyectos de conservación de agua. Con una profundidad máxima de perforación de 20 m, es especialmente adecuada para el anclaje de rocas en pendientes pronunciadas y el control de desastres geológicos.
Cabezal de alta potencia y par para una perforación eficiente.
El cabezal hidráulico proporciona un par motor elevado y una gran capacidad de perforación. Su velocidad de rotación se puede ajustar mediante control de cambio y velocidad variable continua, mientras que la monitorización de la velocidad en tiempo real permite a los operadores seleccionar los parámetros de perforación adecuados para diferentes condiciones geológicas y requisitos de construcción.
Perforación lateral a 90° para plataformas de trabajo estrechas
El mecanismo de deflexión de 90 grados permite que la pluma de perforación gire lateralmente para perforar desde el costado de la máquina. Esto proporciona a la perforadora de anclaje mayor flexibilidad en plataformas de trabajo estrechas o irregulares donde las configuraciones de perforación convencionales pueden verse limitadas.

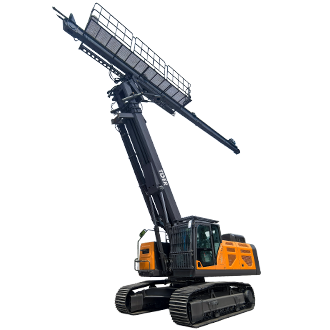

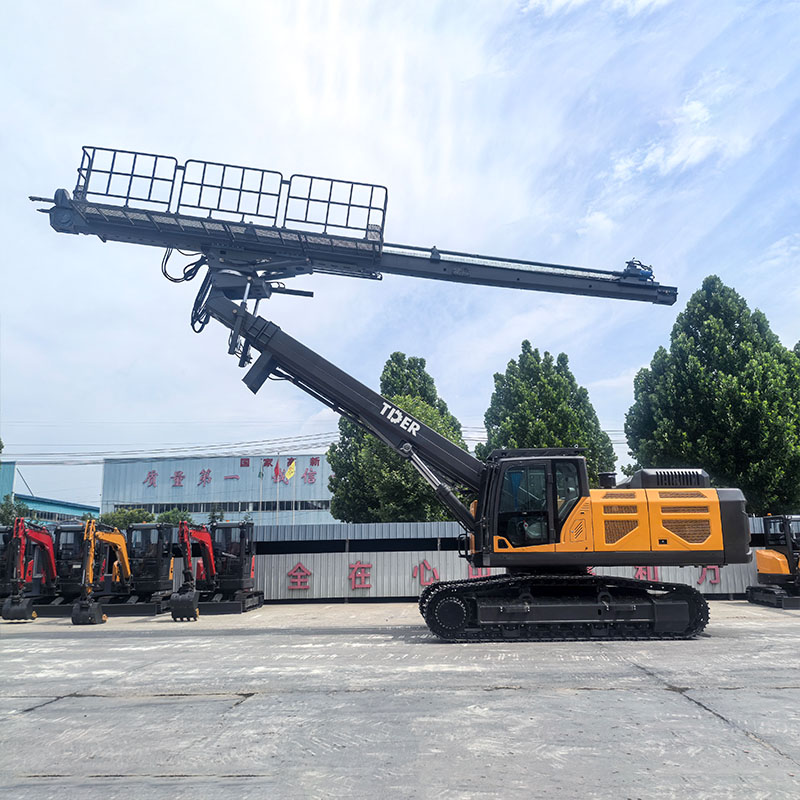

Pluma con alcance de 18 m para construcción en pendientes pronunciadas.
La pluma telescópica utiliza una estructura de doble soporte fabricada en acero de alta resistencia y proporciona una altura máxima de elevación de 18 m. La extensión hidráulica ofrece un movimiento rápido y estable de la pluma, lo que ayuda a la máquina a alcanzar posiciones de perforación elevadas para trabajos de anclaje en pendientes pronunciadas.
Perforación multiángulo para diferentes posiciones de anclaje
La pluma de perforación puede posicionarse en múltiples ángulos para perforar tanto en terreno vertical como en taludes. Esta flexibilidad permite que la perforadora de anclaje se adapte a diferentes configuraciones de anclaje y a las condiciones cambiantes del terreno, sin limitarse a una sola dirección de perforación.
Alimentación hidráulica con gran capacidad antiatascos.
El accionamiento hidráulico se utiliza tanto para el avance de la perforación como para los movimientos auxiliares, proporcionando un amplio rango de ajuste para diferentes diámetros y profundidades de pozo. El sistema también facilita un arranque suave del pozo y ofrece una gran resistencia al atasco de la broca, lo que ayuda a mantener el progreso de la perforación en formaciones complejas.
Sujeción hidráulica para cambios de varilla más rápidos
El sistema de sujeción hidráulica permite cambiar rápidamente las barras de perforación, reduciendo las interrupciones durante la perforación continua. La ZR308A admite profundidades de perforación de 0 a 20 m, con una profundidad máxima de 10,8 m por orificio, lo que proporciona flexibilidad para diferentes requisitos de anclaje.
Aire a alta presión para una rápida eliminación de los recortes
El compresor de aire de tornillo de alta presión proporciona un flujo de aire potente para la eliminación eficiente de los recortes de perforación. Se introduce agua por el centro de la varilla de perforación para ayudar a suprimir el polvo, lo que contribuye a mejorar el entorno de trabajo y a realizar una perforación más rápida y limpia.
Tren de rodaje de orugas tipo minería para terrenos difíciles
La ZR308A utiliza un tren de rodaje de orugas tipo minería con orugas de tamaño 216 y un sistema de desplazamiento de alta resistencia. La configuración de orugas proporciona un soporte estable y una movilidad fiable al desplazarse entre posiciones de perforación en terrenos de construcción irregulares o difíciles.
Freno hidráulico central para perforación estable
El mecanismo de giro central incorpora un freno hidráulico para evitar movimientos indeseados de la pluma durante la perforación. Al mantener la posición de perforación más estable, el sistema contribuye a mejorar el posicionamiento de los orificios y la uniformidad de la perforación, especialmente en operaciones en pendientes.
PRESUPUESTO
| Opciones de motor | Cummins National IV | — | B6.7CS4 300C / 221 kW / 2200 rpm |
| Cummins Euro V | — | B6.7 / 173 kW / 2000 rpm | |
| Deutz Euro V | — | TCD7.8L6 / 200 kW / 2500 rpm | |
| Cummins National II | — | 6CTAA8.3-C260 / 194 kW / 2200 rpm | |
| Sistema hidráulico | Caudal de la bomba principal | L/min | 2 × 247 |
| Presión del sistema principal | MPa | 32 | |
| Presión del sistema piloto | MPa | 4 | |
| Compresor de aire | Presión de trabajo | bar | 10 |
| Capacidad de descarga de aire | m³/min | 10 | |
| Rendimiento de perforación | Rango de diámetro de orificio | mm | Φ76–180 |
| Profundidad de perforación | m | 20 | |
| Diámetro de la tubería de perforación | mm | Φ65 / 76 | |
| Altura máxima del agujero | m | 18 | |
| Profundidad del agujero en un momento dado | m | 10.8 | |
| Fuerza de propulsión máxima | kN | 43 | |
| Fuerza de elevación máxima | kN | 50 | |
| Par máximo de salida de la tubería de perforación | Nuevo Méjico | 4000 / 9000 | |
| Viajes y dimensiones | Peso operativo | kg | 38650 |
| Velocidad de desplazamiento (alta/baja) | km/h | 3,8 / 2 | |
| Capacidad máxima de ascenso | ° | 35 | |
| Dimensiones generales (largo × ancho × alto) | mm | 16000 × 3190 × 3400 | |
| Ancho de la zapatilla de atletismo | mm | 600 | |
| Distancia entre ejes | mm | 4099 | |
| Ancho de vía | mm | 2590 |
*NOTA: Las especificaciones y configuraciones están sujetas a cambios debido a las continuas actualizaciones y mejoras del producto sin previo aviso. Toda la información es solo de referencia y algunas características son opcionales. Comuníquese con nuestro equipo de ventas internacionales para confirmar. Las especificaciones y configuraciones finales estarán sujetas al contrato oficial firmado por ambas partes.
