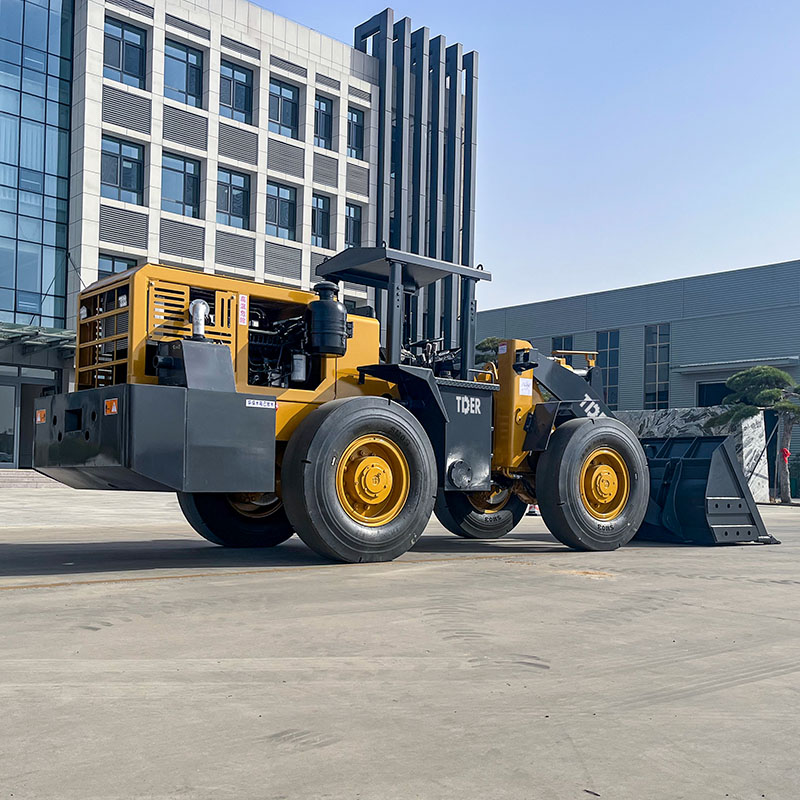

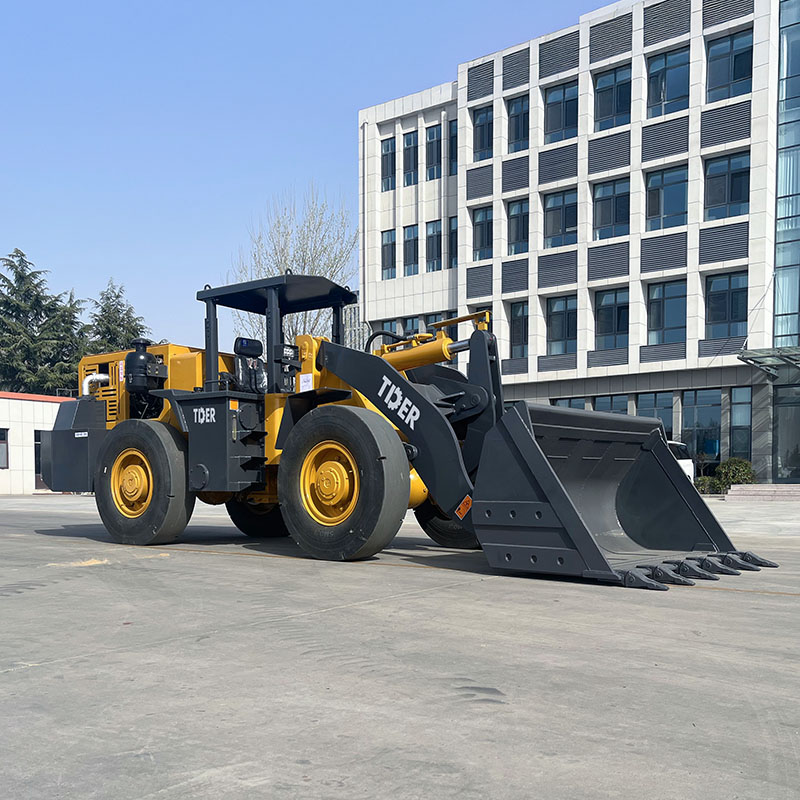

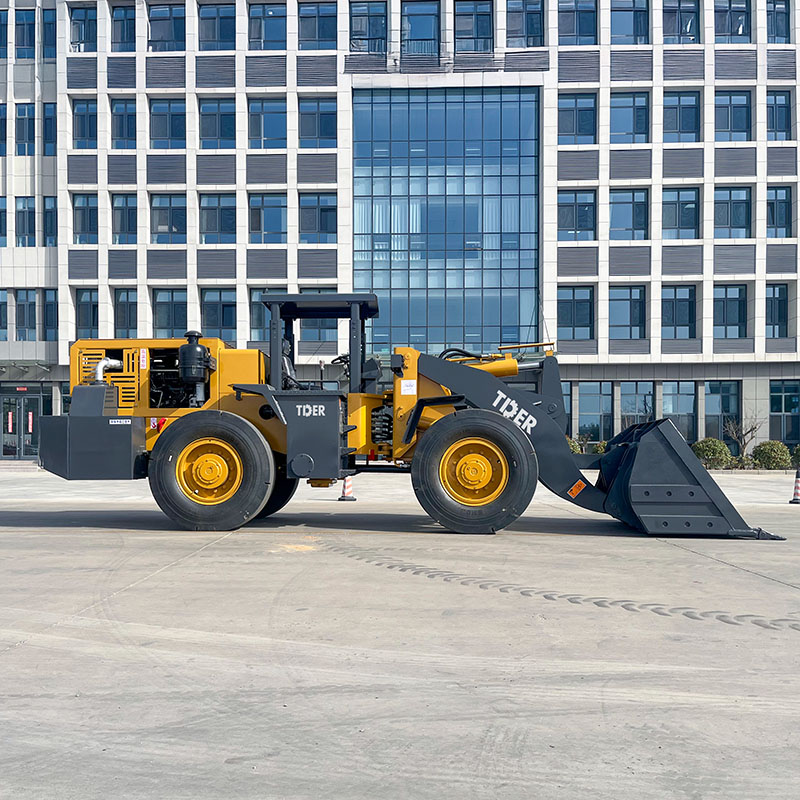

3.5 Cargador subterráneo de toneladas
ZT930U
Características
Motor WEICHAI DEUTZ para una potencia de carga fiable.
La ZT930U está equipada con un motor WEICHAI DEUTZ WP6G de seis cilindros y 92 kW, que proporciona la reserva de potencia necesaria para la carga repetida y el transporte de materiales a corta distancia en minas subterráneas. También se ofrecen opciones de motores YUCHAI y Cummins para clientes con diferentes preferencias de motorización.
Convertidor de par y transmisión compatibles para una carga suave.
El convertidor de par SHANTUI YJ315, junto con la caja de cambios BYD4208, proporciona una transmisión de potencia fluida durante la carga y el desplazamiento. Este sistema de transmisión optimizado permite que la cargadora de un solo brazo mantenga un movimiento controlado al acercarse a la pila, llenar la cuchara y transportar el material desde el punto de carga.
Frenado protegido para viajes subterráneos controlados
La ZT930U utiliza un sistema de frenado neumático-hidráulico con frenos de pinza y protección de frenado, lo que proporciona una frenada controlada durante el funcionamiento en túneles. Para aplicaciones que requieran una configuración de frenado alternativa, está disponible un eje con freno húmedo.
Eje específico para minería con nivelación automática de la cuchara
El eje reductor de ruedas YUNYU ZL30 está diseñado para maquinaria minera, mientras que la función de nivelación automática de la cuchara ayuda a que esta vuelva a una posición constante después de la carga. Esto facilita los ciclos de carga repetidos para el operador y reduce los ajustes innecesarios de la cuchara.
Protección integrada para ciclos de trabajo exigentes.
La máquina incorpora un sistema de protección contra sobrecargas, frenos de disco protegidos, luces LED delanteras y traseras, y una luz de alarma para garantizar un funcionamiento más seguro y controlado. Estas características resultan especialmente útiles cuando la máquina trabaja repetidamente en condiciones subterráneas exigentes.
Limpieza de sistemas de escape con base de agua para áreas de trabajo confinadas
El ZT930U utiliza un sistema de limpieza de gases de escape a base de agua para tratar los gases del motor antes de que entren en el entorno de trabajo. También está disponible un catalizador de oxidación opcional de Canadá, que ofrece a los clientes una configuración adicional de tratamiento de gases de escape para aplicaciones subterráneas.
Accesorios configurables para diferentes tareas en la mina de carbón.
La ZT930U puede configurarse con control por joystick, cadenas de protección para las ruedas, neumáticos estrechos lisos antipinchazos, una cuchara de descarga lateral, un martillo rompedor o una cuchara estrecha sin dientes. Estas opciones permiten adaptar la misma plataforma de carga para minas de carbón a diferentes anchos de túnel, condiciones del terreno y requisitos de manipulación de materiales.
PRESUPUESTO
| Especificaciones principales | Capacidad del cubo | m³ | 2 |
| Capacidad de carga nominal | t | 3.5 | |
| Peso operativo | t | 10 | |
| Tiempo de levantamiento de brazos | s | ≤6 | |
| Tiempo total del ciclo (tres operaciones) | s | ≤11 | |
| Marcha adelante | km/h | Yo: 0–7,0; II: 0–12,5; III: 0-21; IV: 0–35 | |
| Marcha atrás | km/h | I: 0–14; II: 0–25 | |
| Capacidad máxima de ascenso | ° | 30 | |
| Dimensiones | Dimensiones generales (largo × ancho × alto) | mm | 6760 × 1900 × 2350 |
| Distancia entre ejes | mm | 2700 | |
| Banda de rodadura de la rueda | mm | 1580 | |
| Altura máxima de descarga | mm | 2740 | |
| Alcance de vertido | mm | 1070 | |
| Motor | Modelo de motor | — | WEICHAI DEUTZ WP6G125E23 |
| Tipo de motor | — | Motor en línea, refrigerado por agua, de 4 tiempos, 6 cilindros, inyección directa. | |
| Potencia nominal | kW | 92 | |
| Velocidad nominal | rpm | 2300 | |
| Cilindrada total | L | 5.9 | |
| Sistema de arranque | — | Arranque eléctrico | |
| Transmisión | Modelo de convertidor de par | — | SHANTUI YJ315 |
| Tipo de convertidor de par | — | De una sola etapa y tres elementos | |
| Modelo de caja de cambios | — | SHANTUI BYD4208 | |
| Tipo de caja de cambios | — | Eje intermedio fijo, Powershift | |
| Ejes y neumáticos | Modelo de eje | — | YUNYU ZL30, reforzado para minería |
| Tipo de reductor principal | — | Engranaje cónico espiral de una sola etapa | |
| Tipo de reductor final | — | Planetario de una sola etapa | |
| Tamaño del neumático | — | 17,5-25 | |
| Sistema hidráulico | Modelo de bomba en funcionamiento | — | CBG2100 |
| Desplazamiento nominal | mL/r | 100 | |
| Presión del sistema de trabajo | MPa | 20 | |
| Válvula direccional multidireccional | — | DF25.2 | |
| Caudal nominal | L/min | 160 | |
| Sistema de dirección | Tipo de dirección | — | Dirección hidráulica con detección de carga |
| Desplazamiento de la bomba de dirección | mL/r | 55 | |
| Presión máxima de entrada | MPa | 11 | |
| Sistema de frenos | Tipo de freno de servicio | — | Freno neumático-hidráulico |
| Tipo de freno de estacionamiento | — | Freno de banda |
*NOTA: Las especificaciones y configuraciones están sujetas a cambios debido a las continuas actualizaciones y mejoras del producto sin previo aviso. Toda la información es solo de referencia y algunas características son opcionales. Comuníquese con nuestro equipo de ventas internacionales para confirmar. Las especificaciones y configuraciones finales estarán sujetas al contrato oficial firmado por ambas partes.
